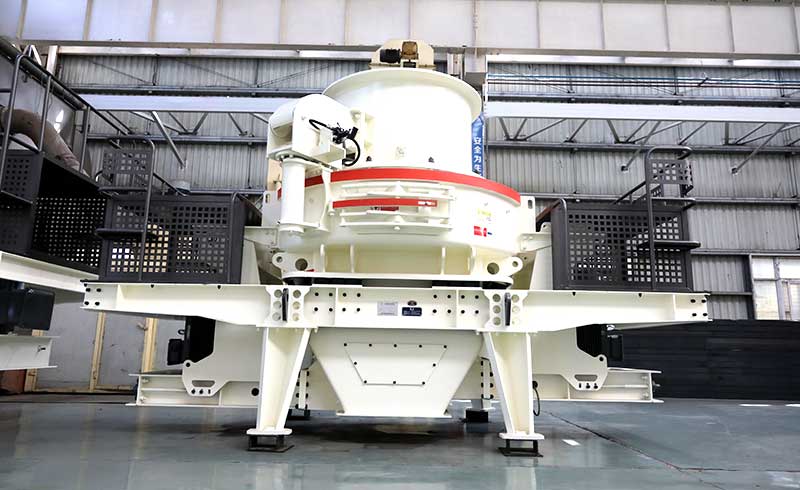

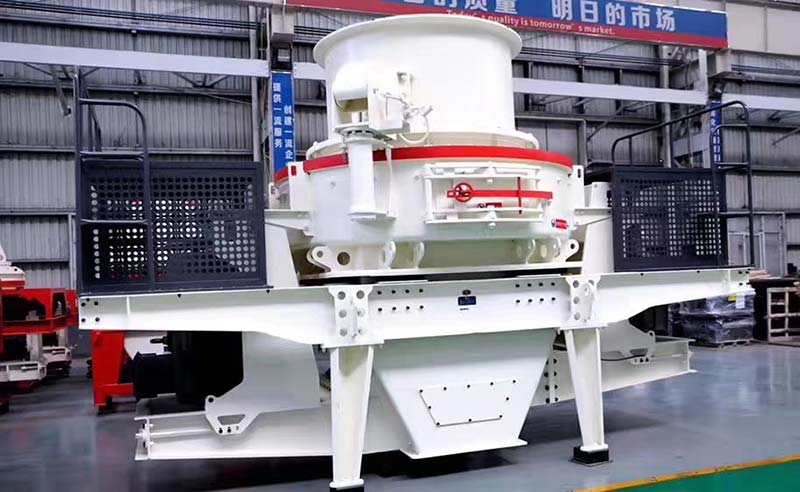

制砂机

制砂机

进料粒度:35-50㎜

生产能力:60-520t/h

适用物料:石灰石、河卵石、鹅卵石、石英石、玄武岩、花岗岩、方解石、铁矿石、耐火材料、混凝土骨料等。

产品介绍

新制砂机(立轴式冲击破碎机)适用于硬度不高于320Pa的软或中硬和极硬矿石物料的破碎,制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

制砂机的性能特点

  ⒈处理量大、产量高—50-500t/h,与同等功率下的传统设备相比,产量提高了30%而且稳定。

  ⒉易损件消耗低 — 较佳的破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低30%,直接降低了设备的使用成本。

  ⒊产品粒形优异 — 产品呈立方体,粒形好、级配合理、细度模数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%。

  ⒋液压装置、易于维护 — 液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。

  ⒌自动检测、安全可靠 — 设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的.

  ⒍稀油润滑、自动保养 — 原装的稀油润滑站,双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于较佳状态。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。

  ⒎安装简便、易于操作 — 设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便;一旦明确具体的用途,VSI制沙机只需进行细微调整,便可较大限度地发挥其性能。

  ⒏一机多用、应用灵活 — 进料破碎结构,拥有多种破碎腔型,可很方便的实现"石打石"和"石打铁"的转换,从而解决了一机多用的难题。如果要改变VSI破碎机的应用,无需做大的调整,既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等。

制砂机工作原理

  物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

  物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,经由下部排料口排出。

  新型的制砂机采用菱形组合式冲击块(抛料头)代替原本的整体形锤头和方形组合式冲击块。冲击块合金“硬而不脆,韧而坚”,并且耐高温性能良好。该冲击块直接采用高质合金锻造,耐磨强度和韧性,在国内处于好水平,大大提高了工作效率,使用寿命比高锰钢提高3—5倍,提高了生产产量与质量。

  新的5X制砂机均已采用菱形组合式冲击块,该种冲击块的主要特征就是在采用国外的高质合金代替国内传统的锰钢和浇铸合金件,从而大大提高了冲击块的耐磨性和制砂机的破碎能力。菱形组合的冲击块在提高自身耐磨性的同时也可进行对调轮流使用,既提高的材料的利用率,又有效保护了制砂机内周护板的寿命。制砂机整体使用寿命比原产品提高五倍以上.制砂效率提高30%以上。

制砂机注意事项

  ⒈开车前检查调涡动腔观察门是否关紧,以防止物料从涡动腔观察门冲出,发生危险;

  ⒉检查叶轮旋转方向,从入料口方向看。叶轮应逆时针方向转动,否则应调整电动机接线;

  ⒊破碎机与输送设备的启动顺序为:排料→破碎机→给料;

  ⒋破碎机须空载启动,待破碎机运转正常后方向给料,停机顺序与开机顺序相反。

  ⒌排料设备停动时,应及时停止给料,否则,会造成压死叶轮,烧毁电动机;

  ⒍给料力求连续均匀;

  ⒎破碎机运转过程中,不得有剧烈振动和异常噪声,否则,应停车检查;

产品参数

型号 生产能力(t/h) 最大进料尺寸(mm) 电机功率(kw) 最大外形尺寸(mm)
软料 硬料
TK7809 45-115 <30 <25 4P   90KW 4000×1970×2250
TK7811 60-150 <30 <25 4P   2×55KW 4000×1970×2250
TK8618 120-250 <35 <30 4P   2×90KW 4300×2340×2790
TK8622 150-330 <35 <30 4P   2×110KW 4300×2340×2790
TK9626 190-380 <40 <35 4P   2×132KW 4750×2555×2960
TK9632 220-450 <40 <35 4P   2×160KW 4750×2555×2960
型号 生产能力
(t/h)
最大进料
尺寸(mm)
软料 硬料
TK7809 45-115 <30 <25
TK7811 60-150 <30 <25
TK8618 120-250 <35 <30
TK8622 150-330 <35 <30
TK9626 190-380 <40 <35
TK9632 220-450 <40 <35
