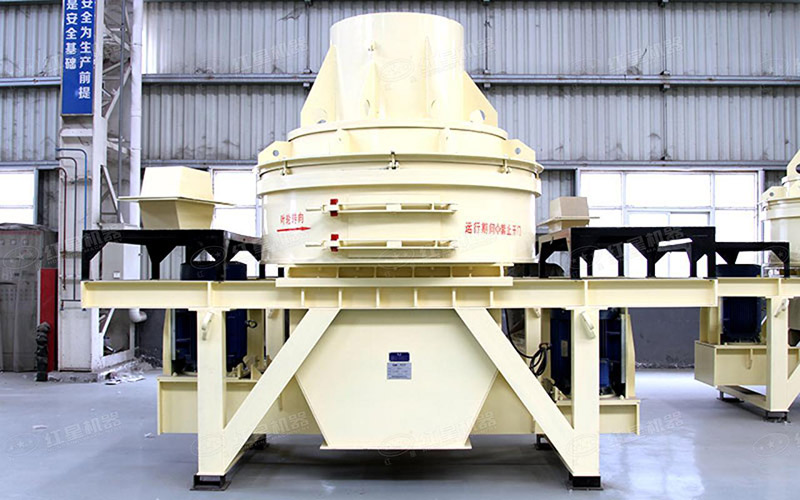

VSI制砂机

VSI制砂机

进料粒度:35-50㎜

生产能力:60-520t/h

适用物料:河卵石、石英石、鹅卵石、玄武岩、铁矿石、岩石、磨料、耐火材料、水泥熟料等物料。

产品介绍

VSI系列高效立轴冲击式破碎机(新型制砂机)是我公司引进德国技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的高效制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供优质砂石骨料。

VSI制砂机优势

VSI新型制砂机与国内同类产品相比,产量更高,产品粒形好,使用成本低;产品粒形优异—产品呈立方体,粒形好、级配合理、细度模数可调;稀油润滑、自动保养—稀油传动具有传输效率高,冷却效果好等油脂传动所不可比拟的优点,在相同产能情况下,可降低耗电量10~40%。双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于 佳状态,从而延长使用寿命。

工作原理

VSI制砂机运用的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从 叶轮流道发射出来的物料撞击形成连续的物料幕。

性能特点

一、石打石、石打铁破碎方式。多种破碎方式,满足客户对破碎不同物料的需要。二、 处理量大,产量高。全新叶轮设计,优化物流流向,与同等功率下的传统设备相比,处理量大,产量提高了30%而且稳定。三、易损件消耗低。合理的腔形设计,减少物料与易损件的直接接触,更大的降低易损件的磨损。四、维修方便,结构简单。液压开盖装置,大大降低了维修成本,同时更换易损件也更加方便。

产品参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   440KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 油泵电机功率 0.31Kw
安全保护 油泵保证供油、无油压自动停机:风冷降温或水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
型号 处理量
(t/h)
最大入
料尺寸
(mm)
瀑落与
中心进料
全中心
进料
软料 硬料
HXVSI-7611 80-180 40-90 35 30
HXVSI-8518 140-260 70-130 40 35
HXVSI-9526 200-380 100-190 45 40
HXVSI-1140 300-520 160-260 50 40
HXVSI-1145 350-610 180-355 50 45
HXVSI-1150 360-650 190-365 50 45
