圆锥式破碎机

圆锥式破碎机

排料口宽度:3-60㎜

生产能力:12-700t/h

应用范围: 建筑石料破碎、金属矿石破碎、水泥、道路建设、化工能源等领域。

适用物料: 铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

产品介绍

圆锥破碎机是在吸收国外先进破碎设备技术基础上,适应国内矿山尤其是砂石料市场而改进的一款硬岩破碎设备,优化衬板和内腔结构,作业效率更高。

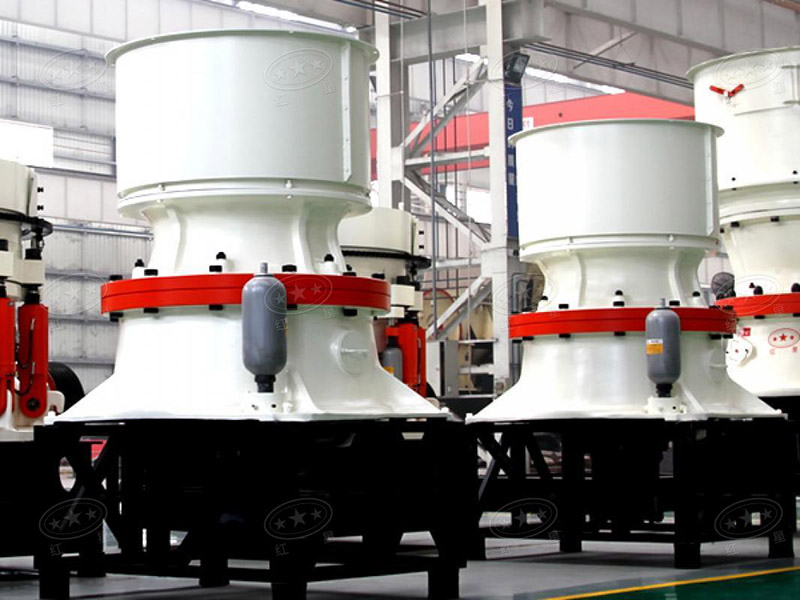

圆锥破碎机

主要特点

1.  无需填胶,更换衬板更方便安全

2. 破碎腔型优化设计,提高了衬板的利用率

3. 重型主机架设备,坚固耐用

4. 有效的过载保护

5. 结构简便,可靠性高

工作原理

圆锥破碎机工作时,电机通过电动机、皮带、皮带轮带动小锥齿轮的转动,小锥齿轮带动大锥齿轮的转动,从而使偏心套旋转。此时,装在偏心套里面的主轴带动动锥体随着偏心套的转动不断旋转摆动,以实现对物料的连续挤压破碎,达到最终破碎物料的目的。当出现异物通过破碎腔或因某种原因机器超载时,液压保险系统会自动降低主轴以保护破碎机,等异物排出后再自动恢复原始设置,从而提供过载保护。

使用注意事项

以下因素会降低破碎能力:

1. 被破碎物料中含有粘性物质

2. 给料中小于排矿扣的细粒级物料超过10%

3. 物料湿度过大

4. 给料级配不合适

5. 给料沿破碎腔四周分布不均

6. 无法控制给料(满腔给料下产量更大)

7. 物料过硬或过软

产品实拍

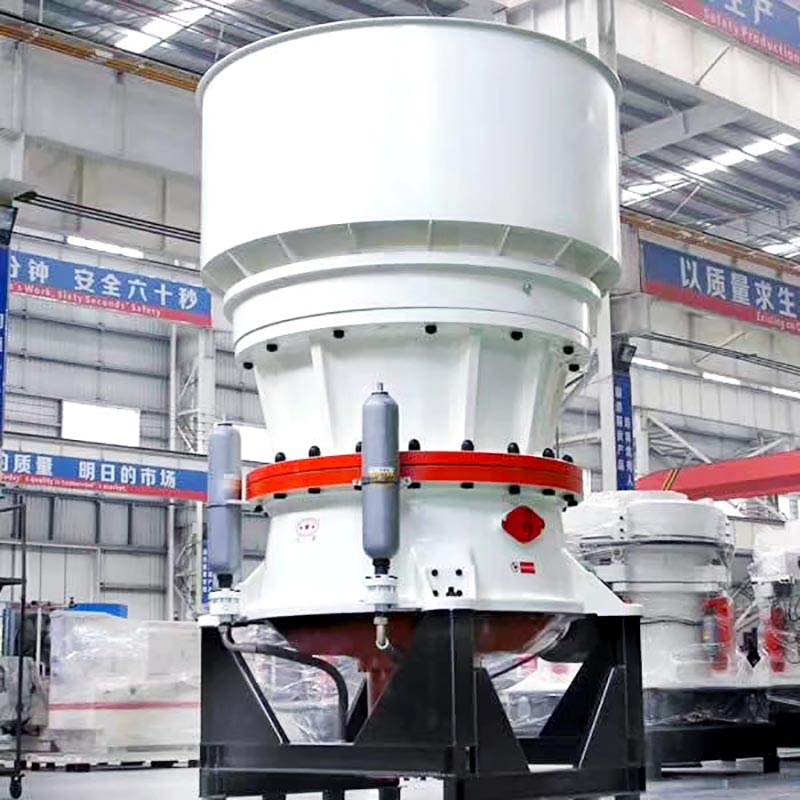

圆锥破碎机

产品参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
